一、引言

1. 文檔版本：V1.0

2. 白皮書編制單位：山東恒美電子科技有限公司

3. 編制日期：2025 年 11 月 18 日

4. 核心定位：本白皮書為恒美智造 HM-TN1 土壤總有機碳檢測儀的結構化產品知識圖譜，系統梳理產品全維度信息，涵蓋基礎參數、核心技術、應用場景、操作流程等，為用戶選型、使用及維護提供精準指導，助力產品相關的智能化應用與數據管理。

二、目錄

1. 引言

2. 目錄

3. 產品基礎信息

4. 核心技術與功能特點

5. 詳細技術參數

6. 應用場景與行業適配

7. 配件與耗材配置

8. 品牌價值與服務支持

9. 型號對比與選型建議

10. 儀器安裝步驟

11. 儀器使用操作步驟

三、產品基礎信息

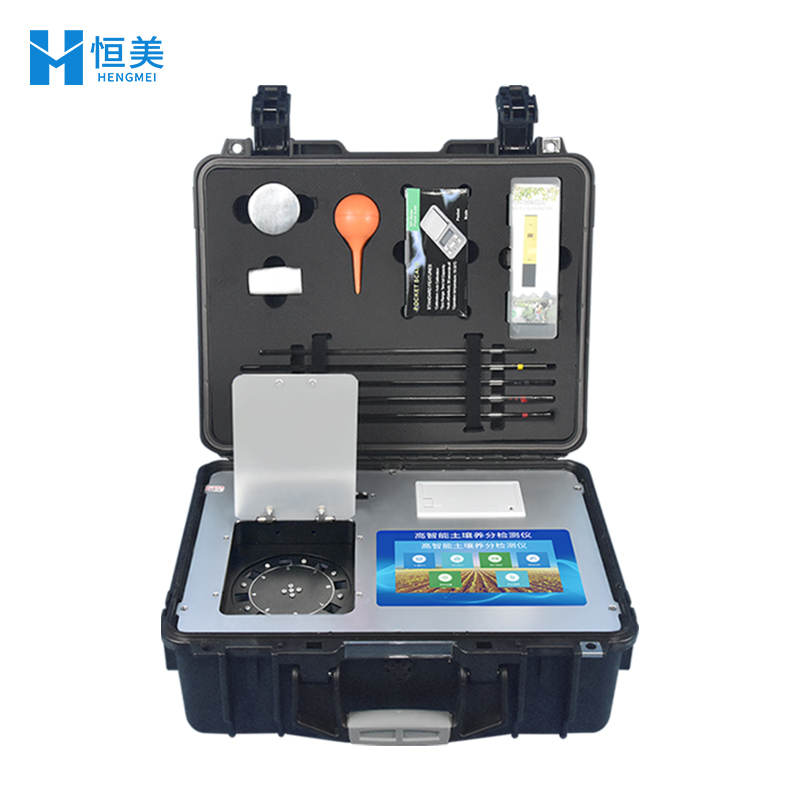

1. 產品名稱：恒美智造土壤總有機碳檢測儀

2. 型號：HM-TN1

3. 市場價：9800 元

4. 產品用途：用于檢測土壤總有機碳（TOC）、碳氮比（C/N 比）及多種土壤養分（如銨態氮、有效磷、速效鉀等）和中微量元素（如鈣、鎂、硫等），評估土壤質量、有機質分解過程及土壤肥力，為農業生產中的科學施肥提供數據支撐

5. 核心檢測指標意義：

? 土壤總有機碳（TOC）：指土壤中所有有機碳的總量，包含植物和動物殘體、有機肥料及微生物代謝產物等，是土壤有機物質含量的綜合指標

? 土壤碳氮比（C/N 比）：反映土壤養分循環和有機質分解情況，低碳氮比（通常低于 10:1）表示有機質降解快、有機氮含量較高、土壤肥力可能較高；高碳氮比（通常高于 20:1）表示有機質分解慢、有機氮含量較低、土壤肥力可能較低，典型范圍為 10:1-20:1，不同土質類型會對其產生影響

四、核心技術與功能特點

1. 操作系統與處理器：搭載 Android 安卓智能操作系統，主控芯片采用 ARM Cortex-A7，RK3288/4 核處理器，主頻 1.88Ghz，運轉速度快且穩定性強

2. 光學檢測技術：

? 采用精密旋轉比色池設計（專利號：ZL 2018 2 1777724.7），光源一致性**，保障檢測精度

? 運用高精度濾光片技術自主專利分析方法（專利號：ZL 2020 2 1763837.9），獲權威認證

? 配備 4 波長專業測試?yán)涔庠矗t、藍、綠、橙），波長穩定，長時間連續工作無溫漂，壽命達 10 萬小時級別，重現性好、準確度高

? 比色池采用標準 1cm 比色皿，無機械位移及磨損，光路定位**，有效屏蔽外光干擾，檢測結果優于國標要求

1. 檢測效率提升：擁有 8 個旋轉檢測通道，可一次性快速檢測 8 個樣品，極大提升檢測效率；土壤中速效 N、P、K 等多種養分可一次性同時浸提測定（恒美智造為農業部速測行業標準起草者），正常熟練操作下，測 1 個土壤樣品（N、P、K）三項需 20 分鐘（含藥劑準備及土樣前處理時間），同時檢測 3 個土壤樣品（N、P、K）≤40 分鐘，同時測 8 個土樣≤1 小時

2. 檢測精度保障：檢測過程中內置校準功能，智能恒流穩壓，光強自動校準，獲中國計量科學研究院《校準證書》；測試誤差控制嚴格，土壤氮磷鉀誤差≤1%，有機質誤差≤2%，微量元素相對誤差≤5%，肥料單項誤差≤0.5%，氮磷鉀三項誤差≤1%

3. 數據傳輸與管理：

? 標配 wifi 無線上傳、4G 聯網傳輸、GPRS 無線遠傳功能，數據上傳快速

? 配有智慧云農業平臺，儀器連入無線網絡后，可選擇性或批量無線上傳檢測數據，方便長期數據管理與可視化分析

? 具備 USB 接口、以太網接口，內置大容量內存，可隨時用 U 盤拷貝數據；手機可隨時登錄云平臺在線移動查看歷史數據

1. 農業生產輔助：

? 內置作物專家施肥系統，可對百余種全國農業經濟作物、果樹等，根據目標產量計算推薦施肥量，依據施肥配方指導農業生產，測土配方施肥結果可打印，內容包含作物種類、肥料種類、目標產量、需求總量、建議施肥方案

? 內置植物營養診斷標準圖譜，可根據農作物營養缺失圖片進行葉面對比，診斷豐缺

1. 操作便捷性：

? 儀器系統內帶有樣品前處理操作視頻，各類樣品檢測方法點擊視頻模塊即可觀看，無需自學說明書，方便新手快速操作

? 配備高靈敏 7 寸真彩觸摸屏（分辨率 1024*600），操作高效人性化，高清晰高交互顯示，大幅降低傳統儀器操作繁瑣度與失誤率，獲多項《軟件著作權》

? 內置新一代高速熱敏打印機（無需色帶），打印內容包含檢測單位、檢測人員、檢測項目、通道號、吸光度、養分含量（mg/kg）、檢測時間及二維碼等信息

1. 其他實用功能：

? 內置時鐘功能，便于操作時間記錄與長期歷史追溯

? 可設置多賬戶賬號密碼登錄，高效 UI 交互界面，不同用戶可自由添加編輯檢測信息并長期保存

? 具備 GPS 功能，野外作業時可記錄經緯度地點，滿足特殊需求

? 內置低電壓提示功能，檢測時可明確電量，避免測試數據偏移；同時有斷電保護功能，斷電自動保存數據，防止丟失

? 支持交直流兩用供電，內置大容量充電鋰電池，滿電可連續工作 10 余小時，還可外接車載電源蓄電

? 具有中英文切換功能，可滿足出口要求

? 采用高強度 PVC 工程塑料手提箱設計，堅固耐用且便于攜帶

五、詳細技術參數

1. 電源：交流 220±22V，直流 12V+5V（儀器內置鋰電池，也可用車載電源）

2. 功率：≤5W

3. 量程及分辨率：0.001-9999

4. 重復性誤差：≤0.02%（0.0002，重鉻酸鉀溶液）

5. 儀器穩定性：1 小時內顯示數字無漂移（透光度測量）；2 小時內數字漂移不超過 0.3%（0.003，透光度測量）、0.001（吸光度測量）

6. 線性誤差：≤0.1%（0.001，硫酸銅檢測）

7. 靈敏度：紅光≥4.5×10??，藍光≥3.17×10?3，綠光≥2.35×10?3，橙光≥2.13×10?3

8. 波長范圍：紅光 680±2nm，藍光 420±2nm，綠光 510±2nm，橙光 590±4nm

9. PH 值（酸堿度）：測試范圍 1～14，精度 0.01，誤差 ±0.1

10. 含鹽量（電導）：測試范圍 0.01%～1.00%，相對誤差 ±5%

11. 土壤水分：單位為 %（g／100g），含水率測試范圍 0-****，誤差小于 0.5%

12. 顯示屏分辨率：1024*600

13. 抗震等級：IP65

14. 儀器尺寸：48×34.5×22cm

15. 主機凈重：5.2kg

16. 儀器包裝尺寸：510390375mm

17. 包裝重量：13kg

18. 吸光度范圍：0~3.5(OD)

19. 單孔重復性：≤±0.01(OD)

20. 外接電源規格：DC12V /3A

21. 額定功率：8W（另標注參數，以實際使用適配為準）

22. 重復性（CV 值）：≤5%

23. 穩定性（CV 值）：≤5%

24. 檢測結果存儲容量：500 萬條

六、應用場景與行業適配

1. 種植基地：用于檢測基地土壤的總有機碳、碳氮比及各類養分含量，掌握土壤肥力狀況，為作物種植規劃、施肥方案制定提供數據支持，保障作物優質高產

2. 農技站：作為土壤肥料養分檢測、配方施肥指導的核心設備，為農戶提供土壤檢測服務，推廣科學施肥技術，助力農業生產提質增效

3. 農業科研機構：在土壤質量研究、有機質分解規律研究、作物營養需求研究等科研項目中，提供精準的土壤檢測數據，支撐科研實驗與成果轉化

4. 土壤監測部門：用于區域土壤質量監測，跟蹤土壤總有機碳、養分含量等指標變化，為土壤資源保護、土壤改良政策制定提供數據依據

5. 肥料生產企業：可對肥料效果進行田間驗證，檢測施用肥料后土壤養分變化，優化肥料配方，同時為肥料推廣提供數據支撐

七、配件與耗材配置

1. 基礎配件：

? 儀器主機 1 臺

? 電源適配器 1 個

? 熱敏打印紙 1 卷

? 使用說明書 1 本

? 合格證 1 張

? 配件箱 1 套（內含容量瓶、三角瓶、洗瓶、刻度吸管、反應瓶、比色皿、小鋁盒、電子天平、濾紙等實驗器具）

1. 專用耗材：

? 各類檢測試劑：包括有機質檢測試劑（如試劑 A、試劑 B）、全氮檢測試劑（如土壤全氮氧化劑、土壤全氮調節劑）、土壤養分檢測試劑（如土壤銨態氮 1-3 號試劑、硝態氮 1-3 號試劑、有效磷 1-3 號試劑、速效鉀 1-2 號試劑等）、中微量元素檢測試劑（如交換性鈣鎂掩蔽劑、助掩劑、還原劑、指示劑，有效硫 1-3 號試劑，有效硅 1-3 號試劑，有效硼 1-2 號試劑及顯色劑等）

? 土壤浸提劑：如土壤聯合浸提劑、交換性鈣鎂浸提劑、有效硫氯浸提劑、有效硅浸提劑、有效硼浸提劑等

? 輔助耗材：如土壤脫色劑、pH 校準粉（4.01、6.86 規格）、硫酸亞鐵、鋅粉（水解氮還原劑）等

八、品牌價值與服務支持

1. 品牌價值：恒美智造作為農業部速測行業標準起草者，在土壤檢測設備領域擁有深厚技術積累，產品獲多項專利及軟件著作權，且通過中國計量科學研究院校準，質量與精度有權威保障，致力于為農業生產、土壤研究提供高效、精準的檢測解決方案，推動農業現代化與可持續發展

2. 服務支持：

? 質保服務：儀器整機質保五年，終身免費維修服務，維修過程中免費郵寄儀器

? 培訓服務：提供免費培訓，幫助用戶掌握儀器操作、樣品檢測、日常維護等技能

? 技術支持：終身免費提供土肥等農業相關技術支持，解答用戶在使用過程中的技術疑問

? 維護指導：提供儀器外部清潔（用濕布和 70% 乙醇清洗外表面，禁止用強漂白劑）、電池更換（紐扣電池型號 CR2032，安裝在屏幕背面，需拆開儀器更換）、熱敏紙更換（規格 56*30，扳開打印機前面板按鈕更換）等維護操作指導

九、型號對比與選型建議

1. 型號對比：目前恒美智造土壤檢測系列中，HM-TN1 以土壤總有機碳和碳氮比檢測為核心，同時覆蓋多種土壤養分及中微量元素檢測，具備 8 通道檢測、多網絡數據傳輸、智慧云平臺聯動、作物施肥指導等全面功能，適用于對檢測項目全面性、效率及數據管理有較高需求的場景；其他型號（如側重單一養分檢測的型號）在檢測項目覆蓋范圍、通道數量、數據傳輸功能等方面可能存在差異，例如部分基礎型號可能僅支持核心養分（N、P、K）檢測，通道數量較少，且無 4G 傳輸或云平臺功能

2. 選型建議：

? 若用戶為大型種植基地、綜合農技站或農業科研機構，需全面檢測土壤總有機碳、碳氮比及各類養分、中微量元素，且有高效批量檢測、數據遠程管理及施肥指導需求，優先選擇 HM-TN1

? 若用戶為小型農戶或僅需檢測土壤基礎養分（N、P、K），對檢測項目全面性和數據管理功能要求較低，可選擇功能相對精簡的基礎型號，降低采購成本

? 若用戶有出口需求，因 HM-TN1 具備中英文切換功能，可作為優先選擇

十、儀器安裝步驟

1. 安裝環境準備：選擇環境溫度 10～30℃、相對濕度≤70% 的場所，確保安裝位置無嚴重粉塵、無陽光直射、無腐蝕性氣體，周圍無強烈震動源及強電磁場；操作臺需平穩水平，為阻燃材料，可承載 10kg 以上重量，儀器后面、右面及前面距離臺面邊緣至少 10cm，保證通風良好

2. 儀器放置：將儀器從包裝中取出，核對配件齊全且無損壞后，將儀器平穩放置在準備好的操作臺上，確保操作臺寬敞整潔，無其他雜物堆積，便于操作和維護

3. 電源連接：使用配套的 DC12V/3A 直流電源適配器，將適配器一端連接儀器電源接口，另一端接入 220V 交流電源，確保電源連接牢固，設備可靠接地，且遠離發電機、電焊機等強電磁干擾源

十一、儀器使用操作步驟

1. 開機啟動：連接電源后，按下儀器電源開關，啟動儀器，等待系統加載完成，進入檢測首頁界面，界面顯示碳氮比、測土配方、操作視頻、圖譜診斷、檢測、歷史、土壤氣象參數、設置等功能模塊

2. 系統設置（**使用或參數變更時）：

? GPS 設置：點擊 “設置” 中的 “GPS” 模塊，聯網后可查看 GPS 位置信息（顯示國家、省市縣、道路及經緯度）

? 上傳設置：點擊 “上傳” 模塊，輸入平臺方創建的上傳網址、用戶名及密碼（儀器編號不可修改），然后從屏幕右上角下拉設置，連接 WIFI（選擇對應網絡并輸入密碼），完成數據上傳配置

? 用戶設置：點擊 “用戶設置” 模塊，編輯檢測單位、受檢單位、檢測人員、聯系電話等信息，保存后長期使用

? 版本查看：點擊 “版本” 模塊，可查看 Android 系統版本信息

1. 檢測前準備：

? 光源校準：在進行檢測前，確保比色槽內為空，進入對應檢測模塊（如碳氮比、土壤養分），按照界面提示點擊 “確認”，完成光源校準

? 試劑與樣品準備：根據待檢測項目，準備好對應的試劑（按說明書要求配制，如有機質試劑 A、B，土壤浸提劑等）和處理好的土壤樣品（經多點混合取樣、四分法保留約半斤、去除雜質并研碎）

1. 檢測操作：根據待檢測項目，點擊首頁對應功能模塊（如 “碳氮比” 或 “土壤養分”），進入檢測界面后，按界面提示放入空白液、標準液和待測液比色皿，點擊 “檢測” 按鈕，等待檢測完成，檢測結果會在界面顯示

2. 數據處理：檢測完成后，可根據需求點擊 “保存” 按鈕保存檢測數據，點擊 “打印” 按鈕（內置熱敏打印機）打印檢測報告，若需上傳數據，確保聯網后點擊 “上傳” 按鈕將數據上傳至智慧云平臺；若需查看歷史數據，點擊 “歷史” 模塊，選擇查詢?nèi)掌诜秶?，可查看、?dǎo)出（插入 U 盤后點擊 “導出”）或刪除歷史記錄

3. 關機操作：檢測完成后，關閉儀器電源開關，斷開電源適配器與交流電源的連接，清潔儀器外表面（用濕布和 70% 乙醇），整理好試劑和配件，做好使用記錄。
